總述

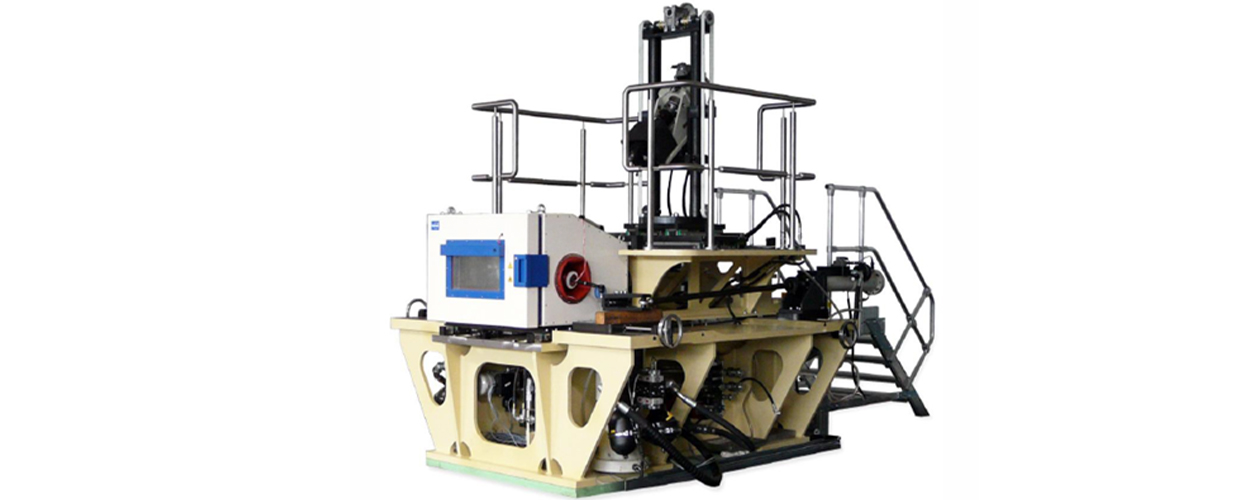

該轉向測試臺主要模擬乘用車轉向系統在實車中的耐久性能及部分特性試驗。試驗臺配置的攝像系統可以精度定位試驗件的安裝位置，使轉向系統與其在實車的安裝位置一致。測試信號的輸入可以靈活、多樣并可使用迭代信號進行測試。轉向拉桿端的加載采用液壓扭轉作動器以實現準確模擬球頭至轉向節幾何位置。

基本參數：

l載荷及位移等

  橫向加載:±30kN,±100mm

  輸入扭矩:±200Nm,±1080°, 1080°/s

  輪距范圍:1080～1850mm

l液壓直線作動器

l手動高度調節裝置

l手動輪距調節裝置

l力傳感器集成在轉向拉桿上

l集成EPS供電系統

l集成攝像定位系統

擴展性能：

lHiL系統

l轉向器環境倉

l轉向管柱環境倉

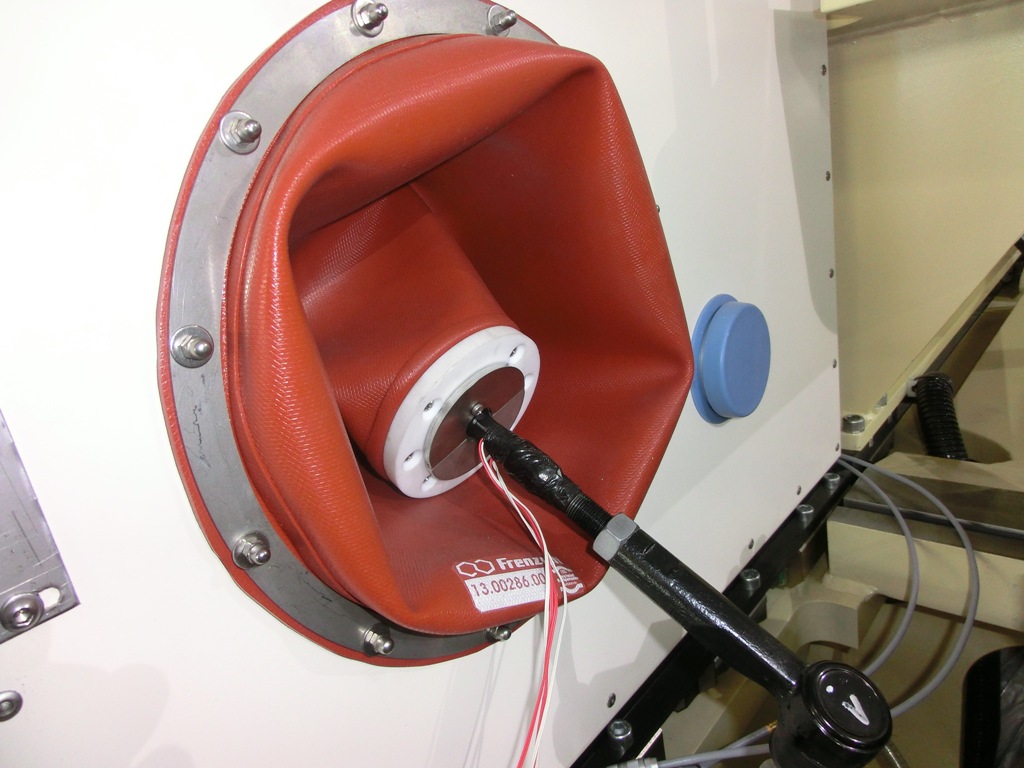

                                                                                                溫控箱和試驗件連接處

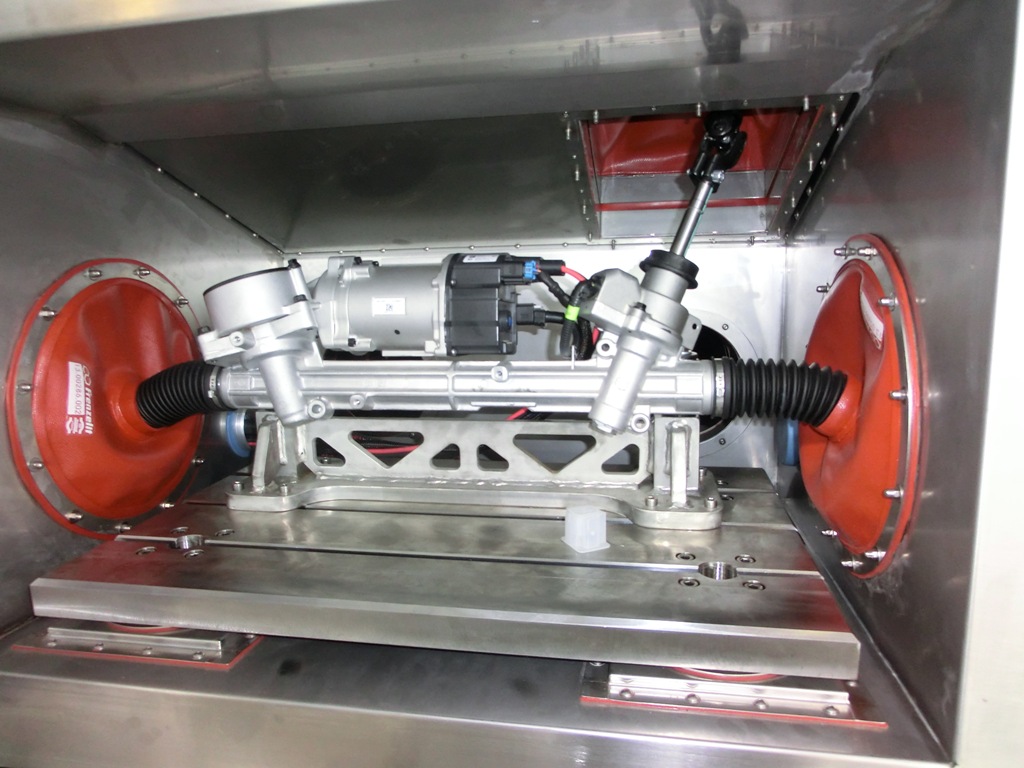

                                                                                     轉向器溫控箱

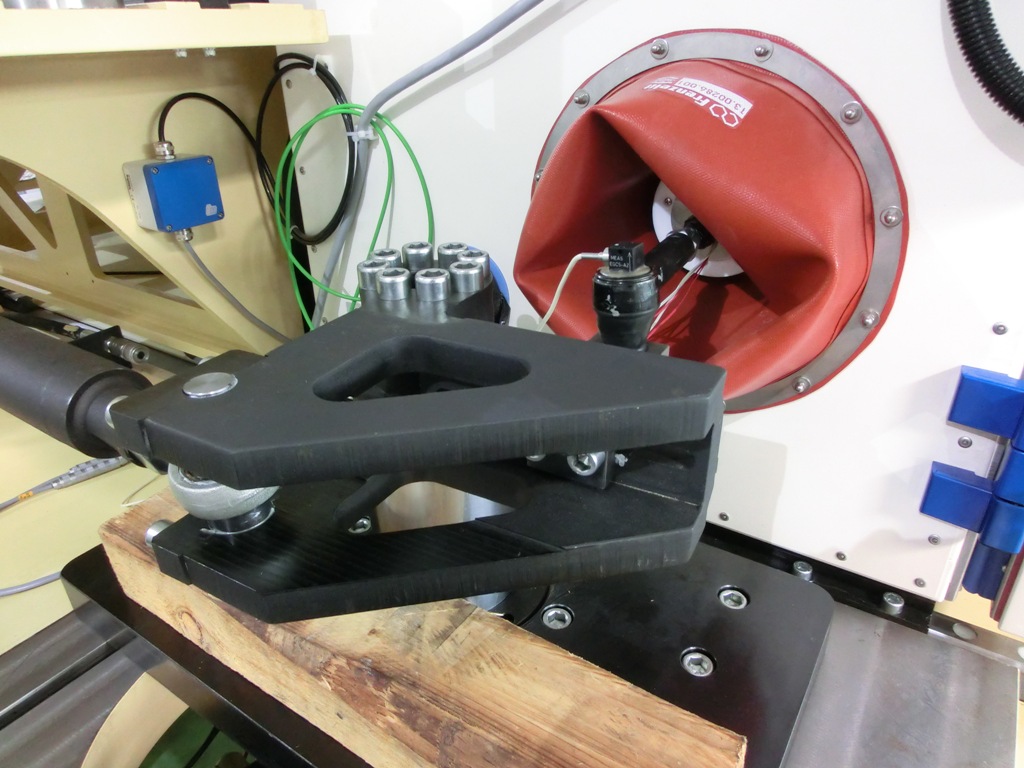

                                                                                                         側向力加載機構
